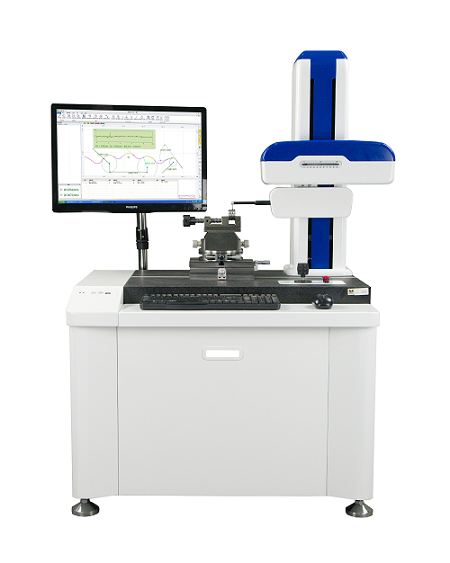

MMD-PG100型粗糙度轮廓仪一体机
一、 通过ISO9001:2000国际质量体系认证；
通过高新技术企业认证；
拥有轮廓仪生产许可证；是轮廓仪行业标准的起草单位；
通过出口欧盟CE认证；
产品多样化：可根据客户需要订做；
二、设备名称：
设备名称：粗糙度轮廓仪一体机
三、型号规格：
MMD-PG100型
四、设备技术性能：
1.
主要特点：
1.1、轮廓粗糙度一体化，实现一次测量，轮廓、粗糙度同时分析。
1.2、粗糙度测量传感器选用进口光栅传感器，具有较大的测量量程。
1.3、一次测量，可分析工件不同区域粗糙度，提高测量效率。
2.1、轮廓测量功能：
尺寸：包含水平距离、垂直距离、线性距离、半径、直径
夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆、圆度
粗糙度分析：Ra，Rq，Rz（Ry），Rz（DIN），R3z，Rz（jis），Rp，Rv，Rt，Rsk，Rsm，Rc ，Rpm，Rku，Rdq，Roc，Mr1，Mr2，Rpk，Rvk，Rk，Rdc，A1，A2，R，Rx，AR，Rcp，Rmax，Rz-ISO
波纹度分析：Pt，wt，wa，wp，wv，wq，wc，wku，wsk，w，wx，wz，wsm，wdc，wte，wmr，Aw，c（wmr）wmr（c），wdq
2.
技术参数：
|
测量范围 |
X方向 |
100mm |
|
Z1传感器量程 |
轮廓度量程 |
20mm |
|
粗糙度量程 |
20mm |
|
高度 |
400mm |
|
最小内孔 |
30mm |
|
测量精度 |
X方向（L=X轴移动导轨距离） |
±(0.8+0.02L)μm |
|
Z方向（H=Z轴方向测量高度） |
±(0.5+0.05H)μm |
|
粗糙度 |
示值误差 |
±5% |
|
示值重复性 |
＜±7% |
|
测量重复性 |
±3% |
|
传感器 |
类型 |
进口光栅传感器 |
|
分辨率 |
0.01μm |
|
产地 |
美国 |
|
X轴 |
直线度 |
0.8μm /100mm |
|
分辨率 |
0.01μm |
|
产地 |
美国 |
|
爬坡角度 |
上升77度下降88度 |
|
测量速度（轮廓） |
0.02mm至4.0mm/s |
|
测量方式 |
传感器移动 |
3.
测量原理:
直角坐标测量法，触针接触式。机械部份采用精密气浮直线运动导轨，建立X坐标的精密测量基准，Z坐标由进口光栅传感器构成，可以测量各种精密机械零件的素线形状。由于基准直线运动采用精密气浮导轨，移动精度高、稳定性好、寿命长、运动灵活性好、直线性好、操作方便。运动距离采用进口光栅尺计量，X轴的尺寸坐标精确,数据采集及数据处理采用计算机，测试精度高、功能多，方便打印和存档，为用户带来很大的方便。
4.
主要配置:
|
机械部分 |
大理石工作台面 |
|
直线导轨系统 |
|
电动立柱系统 |
|
进口光栅传感器 |
|
进口光栅尺 |
|
综合调整工作台 |
水平调整系统 |
|
回转及角度调试系统 |
|
平口钳 |
|
校正标准件一套 |
|
测针与测杆 |
Φ3*24mm 硬质合金斜测针 2根 |
|
Φ3*20mm 金刚石测针 1根 |
|
Φ8*180mm 测杆 1根 |
|
电器部分 |
电器控制系统 |
|
工业控制计算机 |
工控主板 NORCO970 |
|
工控底板 NORCO PBP-14P4 |
|
CPU E5500 |
|
金士顿 4G 三代 |
|
硬盘SATA 1TB |
|
21″普屏液晶 |
|
基于win 7系统下MMD测量软件 |
|
HP彩色喷墨打印机 |
5.技术亮点
X轴采用直线导轨，无磨损，精度高，寿命长。
Z1轴采用进口数字式光栅传感器，精度高、线性好。
简易的测针更换设计，更易更换，校正。
支持winXP、win7系统
。
软件标注与CAD标注一样
。
圆弧、线自动识别。
支持DXF格式文件导入、导出，定制CAD格式导出。
支持连续标注、基准标注、支持任意插入点。
支持图形自由旋转及坐标自由旋转。
原始数据自动保存，便于多次标注。
镜像功能，可保存标注后文件。
可对X、Z1轴当前位置进行监控。
可以对操作进行无限次的撤销及恢复操作。
捕捉开关打开时，自动生成及捕捉交点、圆心 、线段中点、端点、圆弧交点、中点、切点等特征点。
即使在非比例放大的情况下，也能进行正常的角度、圆弧、水平、垂直、线性等标注。

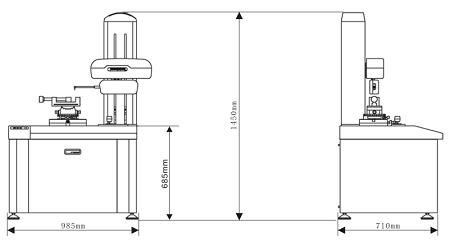

6.设备尺寸：
|
产品 |
包装 |
总重量
(Wt.kg) |
体积
（CBM m³） |
|
Lx |
Ly |
Lz |
Wt(kg) |
Lx |
Ly |
Lz |
Wt(kg) |
|
900 |
500 |
1450 |
350 |
1000 |
810 |
1600 |
50 |
400 |
1.29 |
7.使用要求：
功率需求： AC 220V±10% 50Hz
环境要求温度：10～30℃；相对湿度(RH)：＜85%
安装地点无明显振源
单独地线
8.安装、验收：
1、安装与培训：
1.1我公司负责在用户现场对设备行进安装和调试；
1.2在设备安装调试时对买方技术人员进行理论、实际操作及维修等培训，使用户技术人员掌握设备操作，能熟练使用设备进行检定工作，保证设备正常运行并能排除设备的一般故障和特殊保养。.
2、验收：
2.1验收标准：按现行国家检定规程以及合同技术协议为准。
2.2验收项目：核对该设备的供货清单，如有漏项和短缺，我司负责免费补齐。
9.售后服务：
1、质保期：设备安装验收合格之日起24个月内，但不超过发货之日起25个月。
2、质保期内：实行“三包”政策，公司负责为用户免费提供计量测试技术咨询服务。
3、质保期外：我公司提供终身优惠服务和技术支持，设备出现故障需要修理时，所换零件按成本价收取。我司有备品备件库，终身负责为用户以成本价提供备品备件服务。
4、服务响应时间：接到故障请求电话后，2小时内回应，我司通过电话、微信或邮件的方式指导买方排除故障；若故障仍不能排除，将在24小时内派技术人员上门解决问题。
